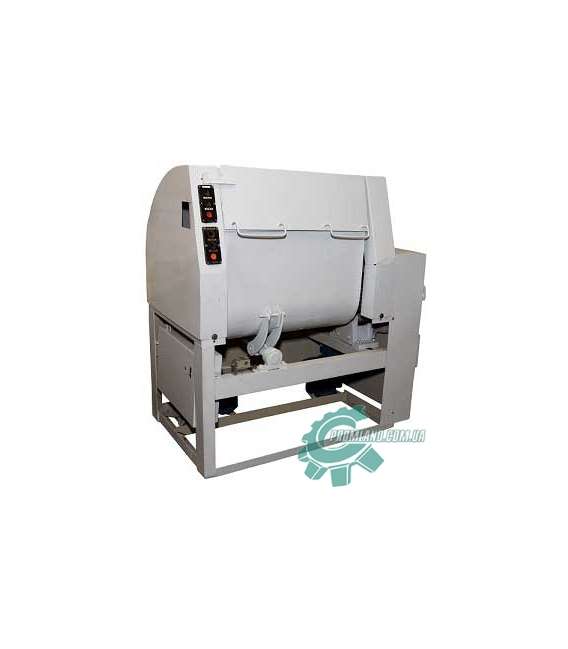

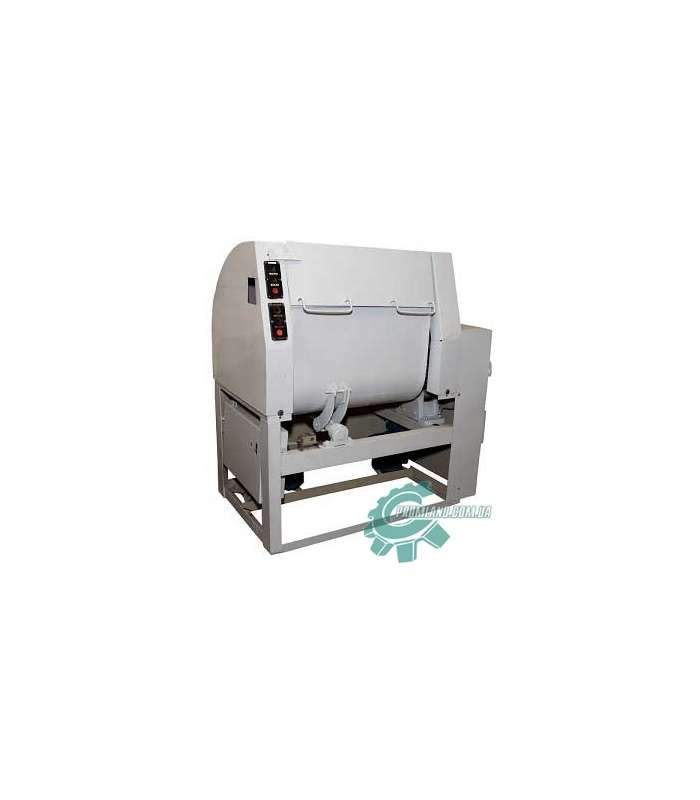

Тестомесильная машина Т2-М-63

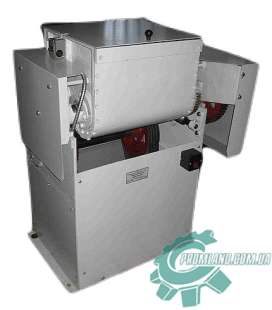

Тестомесильная машина марки Т2-М-63 состоит из одиннадцати сборочных единиц.

Рама поз. І  (рис.1) цельносварная конструкция из уголкового проката предназначена для монтажа на ней всех остальных сборочных единиц: Вал передний поз. 3  и вал задний  поз. 4. представляют собой сварную и цельносборную конструкции, устанавливаются в рабочее положение через большие отверстия в корыте. Корыто поз.2 – цельносварная конструкция из листового проката, крепится к станине посредством корпусов подшипников переднего вала. Механизм поворота поз. 6 представляет цельносборную конструкцию и предназначен для поворота корыта.

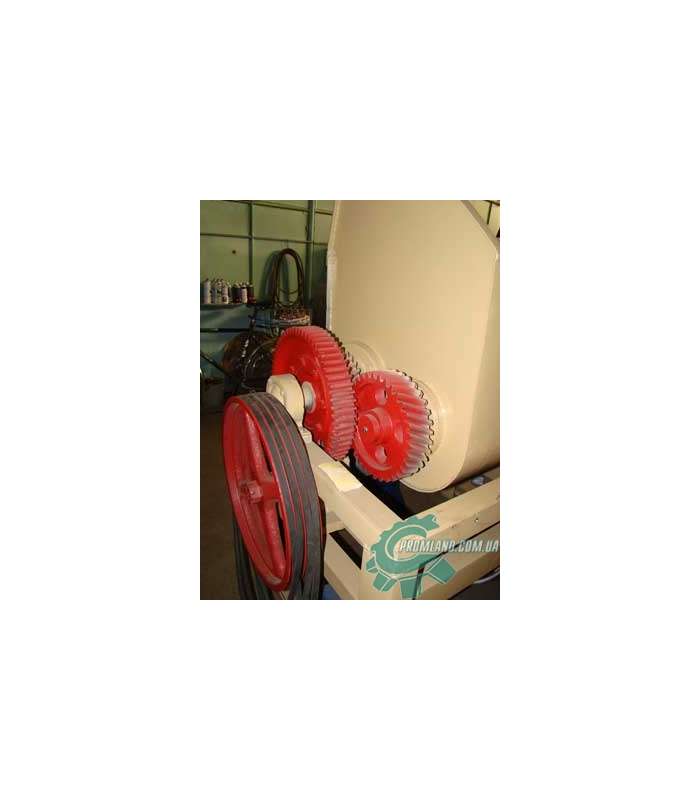

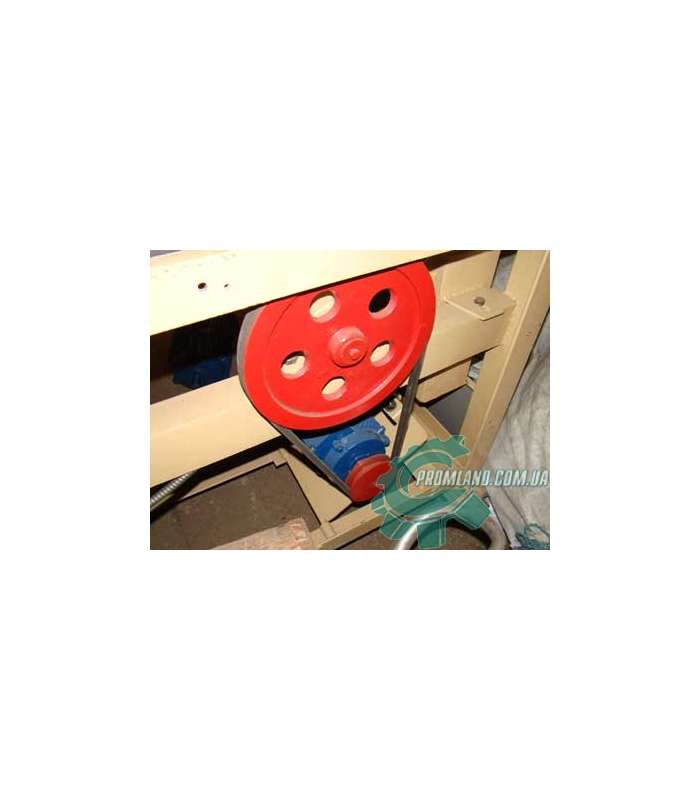

Приводное устройство поз. 7 представляет собой цельносборную конструкцию и предназначено для привода рабочих органов машины.

Шкаф электрический поз.11 сваривается из листового проката в котором смонтировано все электрооборудование. Ограждение корыта поз. 5, ограждение поз. 8, 9, 10 – представляют собой цельносварные конструкции из листового проката и предназначены для ограждения опасных мест машины.

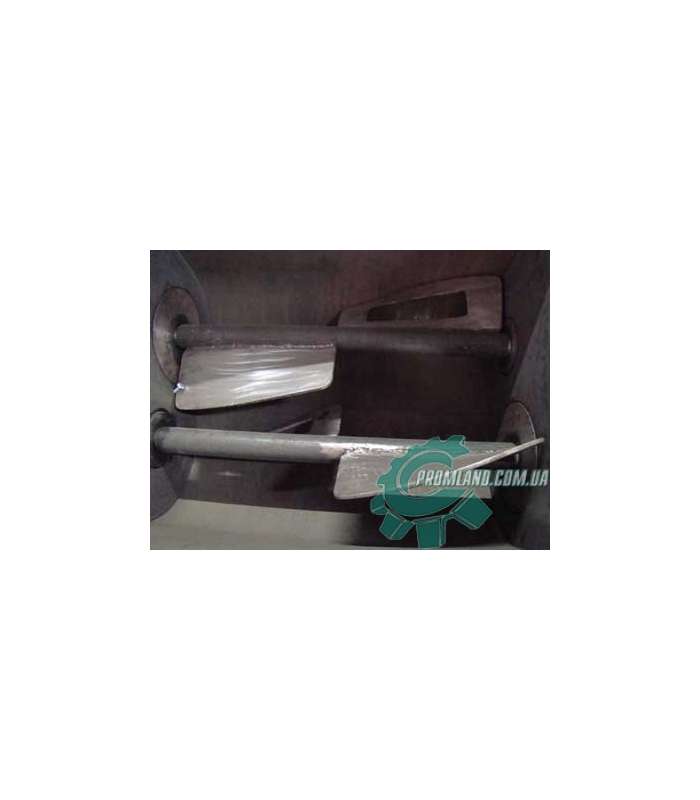

Принцип работы заключается в натирании продукта между двух вращающихся s-образных лопастей и стенками корыта.

Рис. 1
