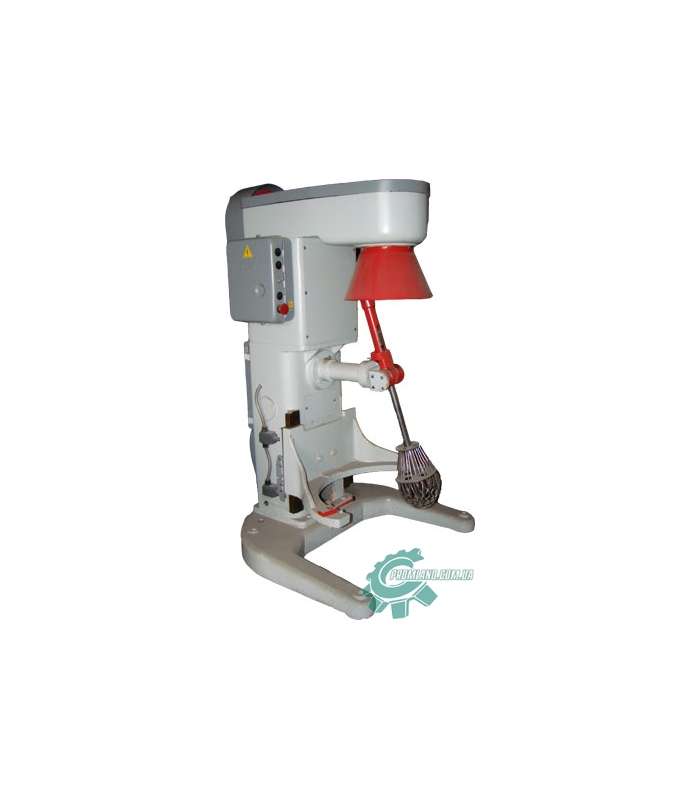

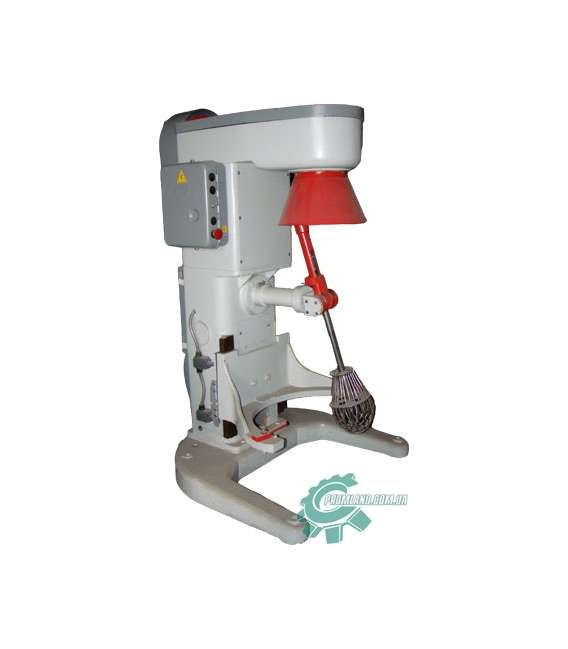

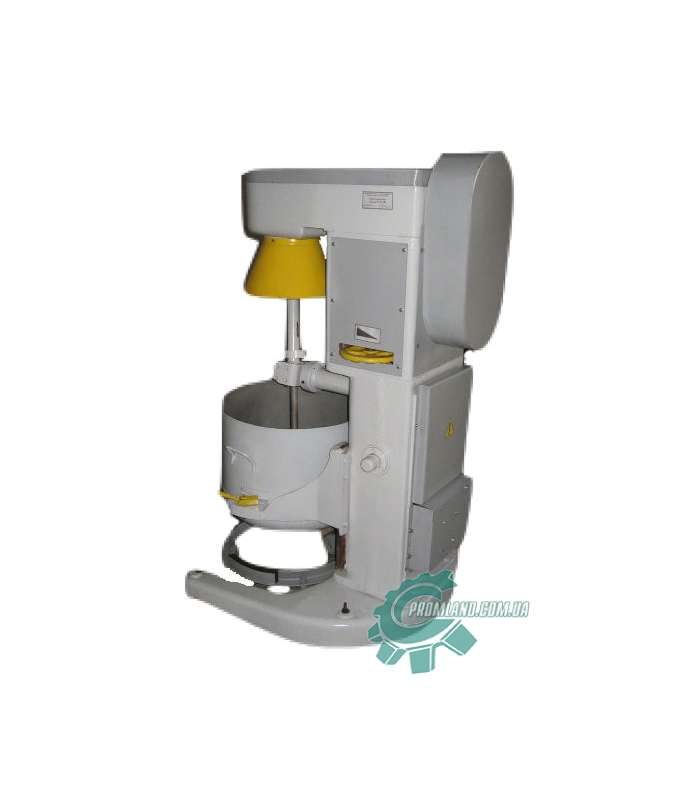

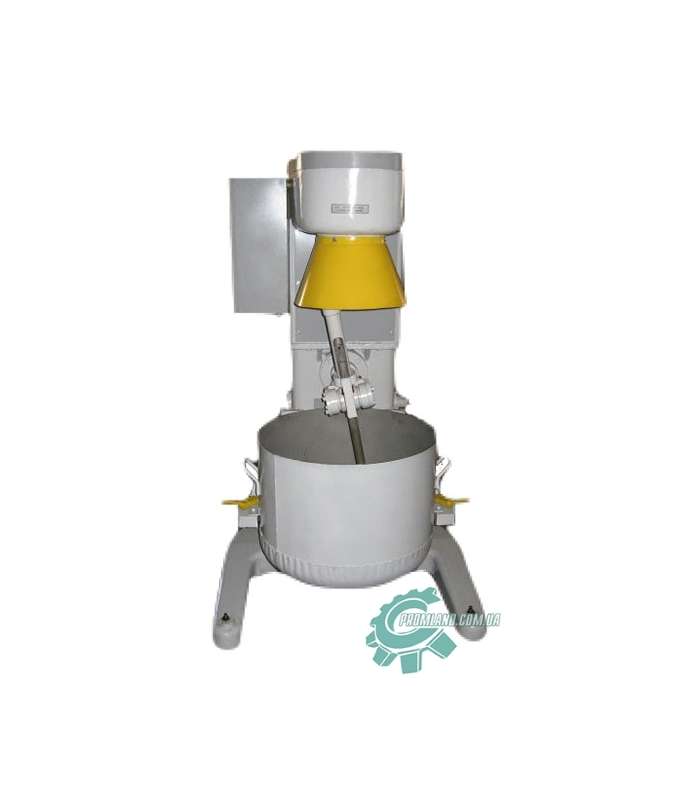

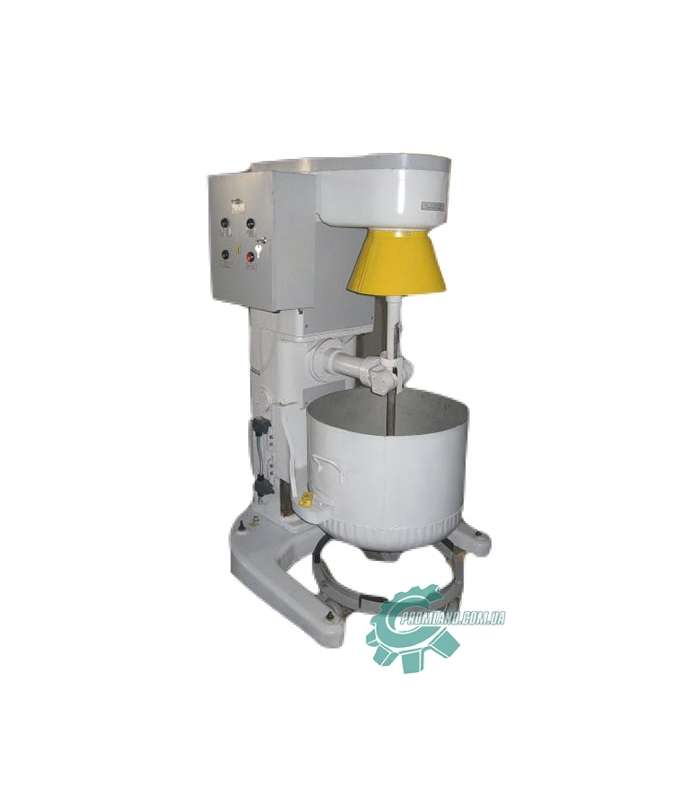

Кремовзбивальная машина КСМ-100

Устройство и принцип работы

Во время работы машины электродвигатель через вариатор, ременную передачу и редуктор передает вращение вертикальному валу. Масса сбивается под воздействием проволочного кремосбивателя, ось которого в средней точке закреплена в шарнире, а в верхней – соединена поводком с вертикальным валом.

При работе машины ось кремосбивателя совершает сложное вращательное движение. Кремосбиватель вращаясь вблизи стенок чана, заставляет сбиваемую массу интенсивно циркулировать и ускоряет процесс перемешивания и сбивания.

Необходимая частота вращения кремосбивателя достигается во время работы машины регулировкой вариатора с раздвижными дисками.

Чан фиксируется на чугунной подставке и поднимается на нужную высоту.

Основные узлы:

Редуктор                                          КСМ-01-00-00

Привод                                            КСМ-02-00-00

Привод кремосбивателя                   КСМ-03-00-00

Кремосбиватель                               КСМ-04-00-00

Кронштейн чана                               КСМ-05-00-00

Механизм подъема чана

Вариатор                                          КСМ-08-00-00

Тележка                                           КСМ-09-00-00

Дежа                                                КСМ-10-00-00

Шкаф управления                             ШУ2-00-00-00
