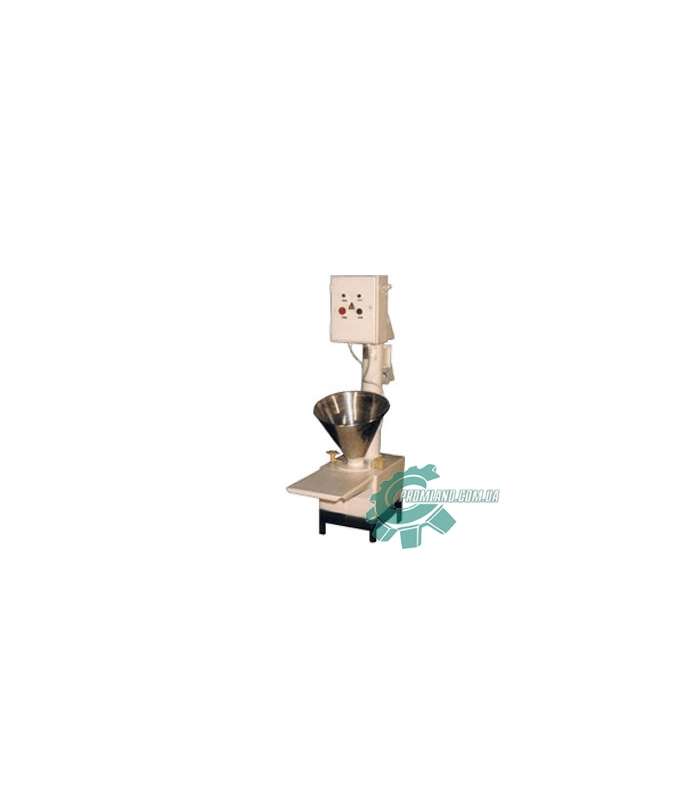

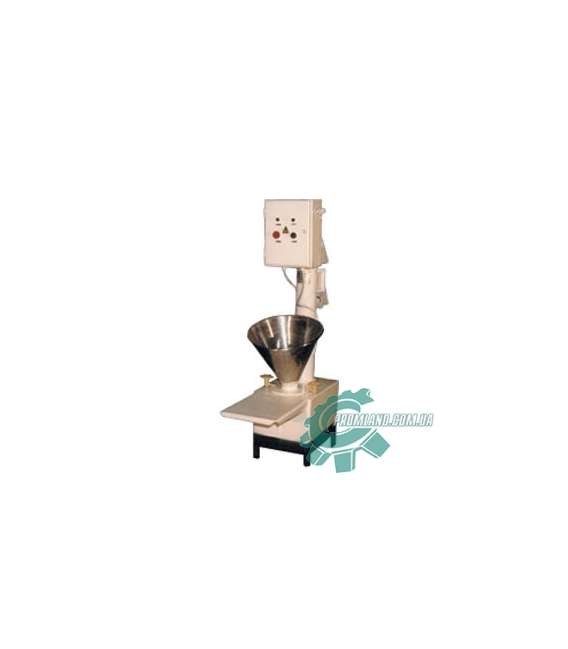

Мукопросеиватель Л4-ХПМ/1

Изделие предназначено для использования на предприятияххлебопекарной промышленности, общественного питания, небольших кондитерских цехах, предприятиях городской прерабатывающей промышленности.

      Просеиватель изготавливается в климатическом исполнении УХЛ4 по ГОСТ  15150 и должен эксплуатироваться в помещении с влажностью не больше 65% при 20 град. С.

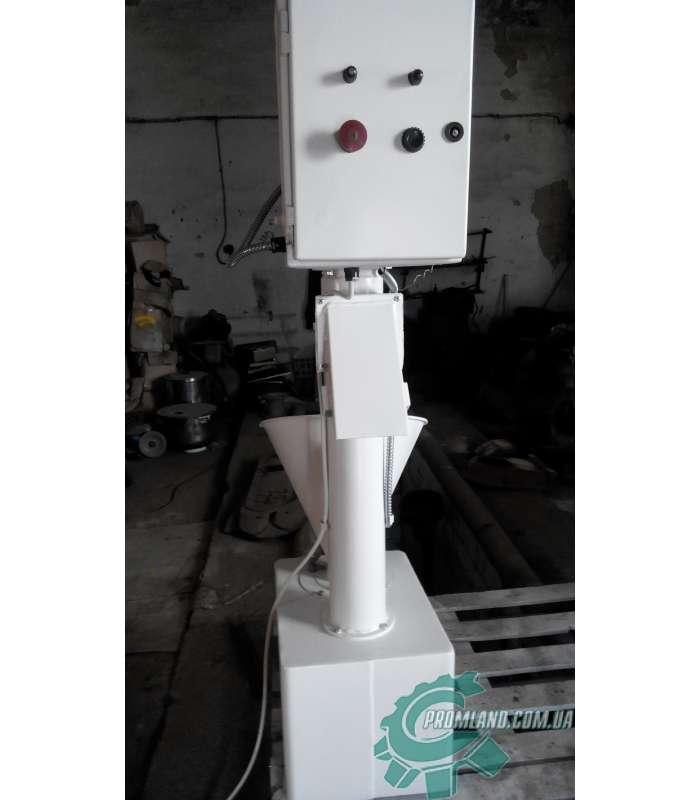

Просеиватель состоит:

из рамы 1, на которой смонтирован бункер 2, просеивательный барабан 3 и винтовой конвеер 4; привода 5; электроблока 6; отводного патрубка.

     Рама 1 просеивателя имеет 2 колеса, которые служат для передвижения просеивателя в зависимости от условий и необходимости производителя.

           Бункер 2 предназначен для приёма просеянной муки.

       Для удобства засыпки муки к раме просеивателя крепится опора, на которую ставится мешок с мукой.

      Просеивательный барабан 3 представляет собой барабан с вертикальной осью вращения, обтянутый поверхностью.

       Для аэрации муки и лучшего просеивания барабан имеет специальное приспособление.

     Меняя положение приспособления относительно стенки барабана, можна регулировать продуктивность просеивателя.

     Муку в бункер просеивателя засыпать равномерно, не больше 8 кг за минуту.

     Влажность муки должна быть не больше 15 %.

     Просеиватель комплектуется двумя сменными барабанами, в которых сита имеют вечка размером 1,1 и 2 мм. В зависимости от влажности муки барабаны подлежат замене, для чего необходимо открутить болт, что крепит барабан.

     При использовании просеивателя для изготовления макаронов необходимо дополнительное просеивание муки.

     Винтовой конвеер 4 представляет собой вертикальный шнек, установленный в трубе, на концах которой находятся отворы для загрузки ( внизу ) и выгрузки    ( вверху ) через отводной патрубок 7.

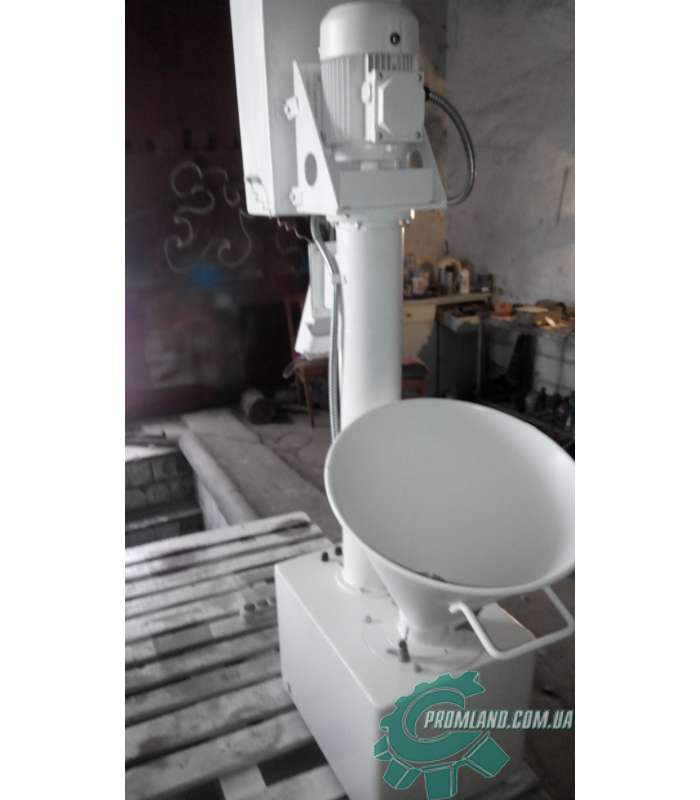

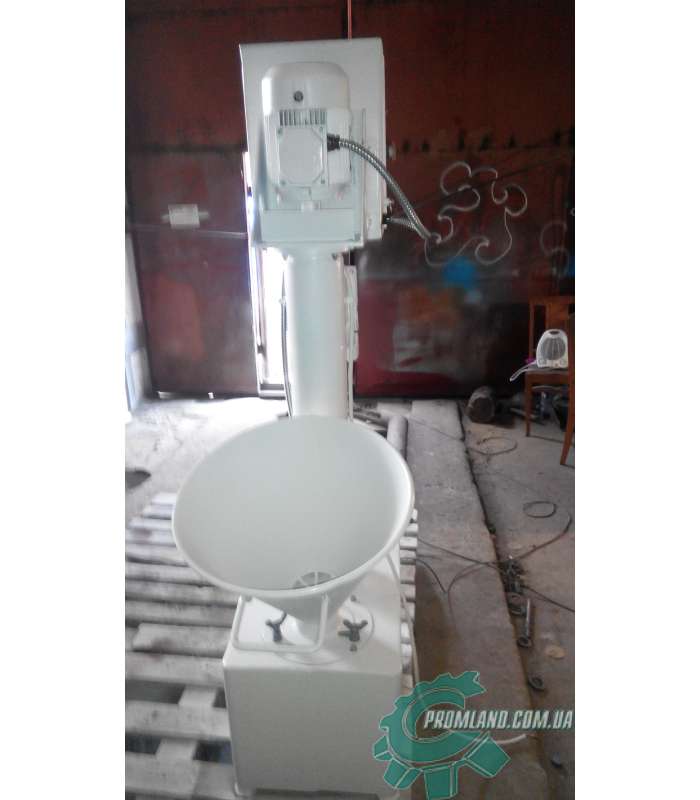

     Привод 5 состоит из электродвигателя и клинопасовой передачи. Клинопасовая передача имеет натяжной ролик.

     Для чистки барабана бункер 2 исполнен откидным ( на шарнирах ), при этом срабатывает электроблокирование.

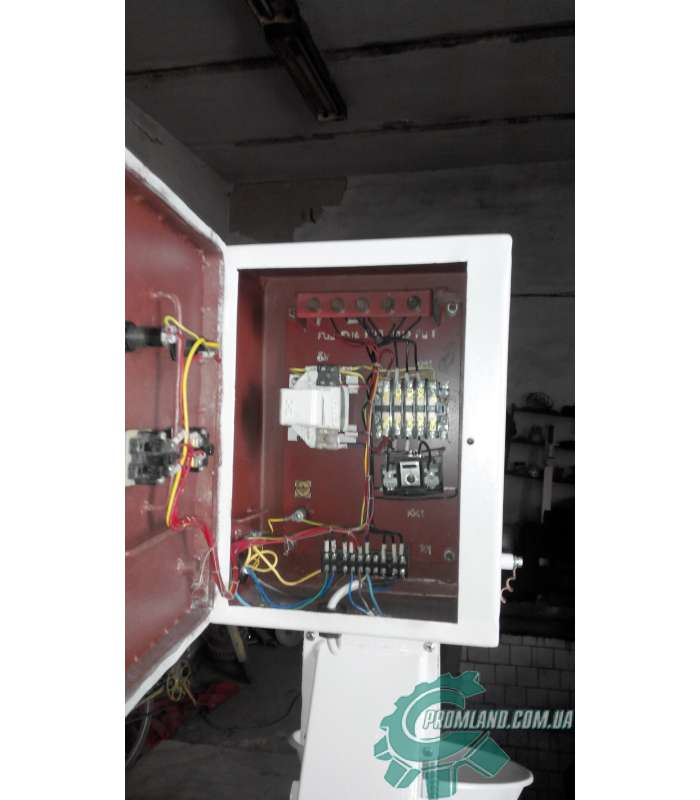

     Электроустройство 6 размещено в специальной коробке, прикрепленной к кронштейну, на котором крепится электродвигатель.

     Принцип работы просеивателя состоит в следующем:

• включить просеиватель;
• загрузить муку, котороя подлежит просеиванию в бункер 2.

     Под действием центробежной силы мука откидывается на внутреннюю ситовую поверхность барабана, просеивается через сито и при помощи пластин подаётся в нижний отвор трубы винтового конвеера.

     Вертикальный шнек транспортирует муку вверх и через отводной патрубок 7, на котором прикреплён магнитный сепаратор, она поступает в приёмную ёмкость для просеянной муки.
