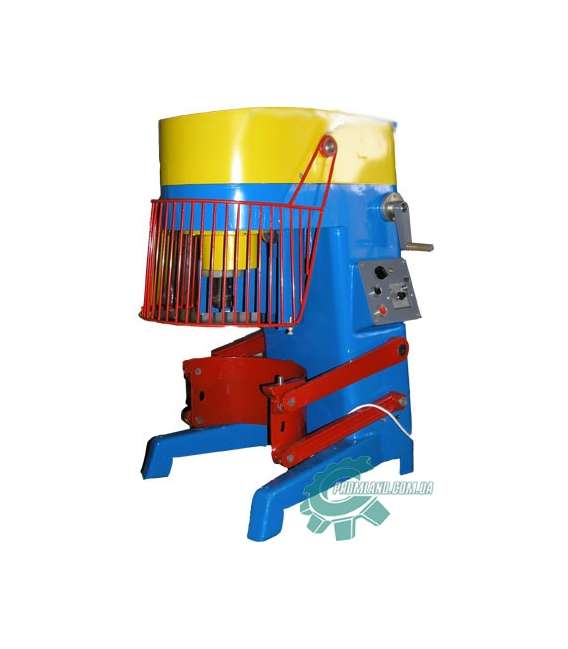

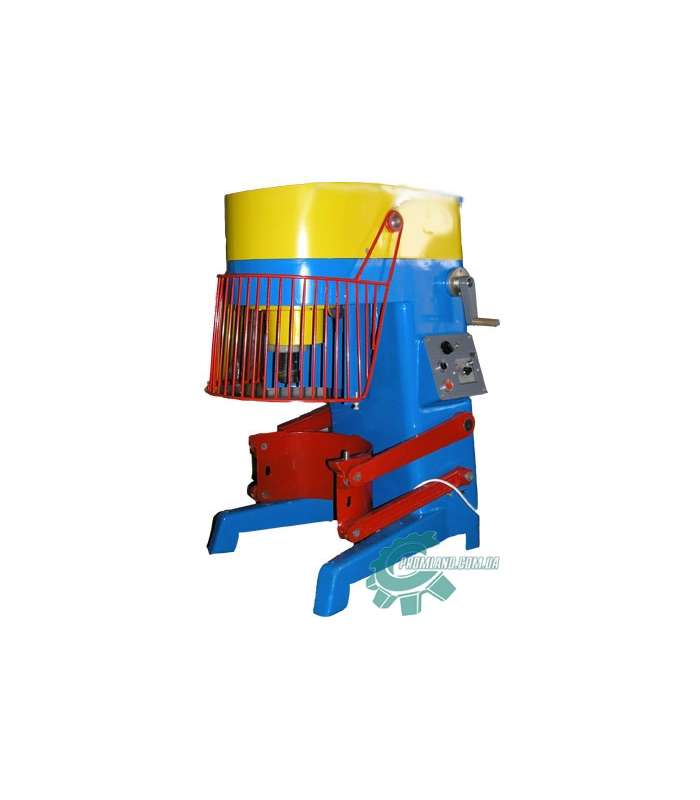

Кремозбивальна машина МВ-35 УМ-05

БУДОВА І РОБОТА МАШИНИ

Взаємодія основних частин німи здійснюється наступним чином:

Від електродвигуна через систему шківів отримує обертання приводний вал планетарного механізму.

Від вала рух збивателю передається через систему зубчастих коліс - шестерень та вихідного вала.

Зубчасте колесо внутрішнього зачеплення - нерухомо.

Наявність планетарної передачі забезпечує рух збивателя по гіпоциклоїді, що сприяє якісному і швидкому збивання сумішей.

Ступінчасте регулювання швидкості обертання збивача забезпечується переключенням обмоток електродвигуна за допомогою галетного перемикача ШВИДКІСТЬ на пульті.

Діжа на підкатному візку встановлюється в робочу зону машини і підйомом опори, шляхом обертання маховичка-рукоятки, двома штирями фіксується на опорі та піджимається до упору.

Перед підйомом діжі в шпиндель планетарного механізму встановлюють один зі збивачів.

Опускання діжі проводиться в зворотному порядку.

Установка і зняття збивателя проводиться при вимкненому приводі машини в нижньому положенні діжі.

Збивач виймається вниз з гільзи вихідного вала шляхом попереднього переміщення вгору блокувальної  втулки і подальшого повороту взбивателя до виходу пальця з байонетного паза.

Освітлювальна лампа НЗ включається кнопкою ПУСК одночасно з пускателями і горить постійно при роботі двигуна.

У разі зняття кришки кінцевий вимикач розмикає свої контакти, відключає ланцюга управління пускателями - двигун MI зупиняється.

Кнопкою S2 (СТОП) переривається ланцюг управління пускателями і тим самим, зупиняється двигун MI у всіх режимах.

Продовження роботи після всіх перерв здійснюється натисканням кнопки ПУСК.
