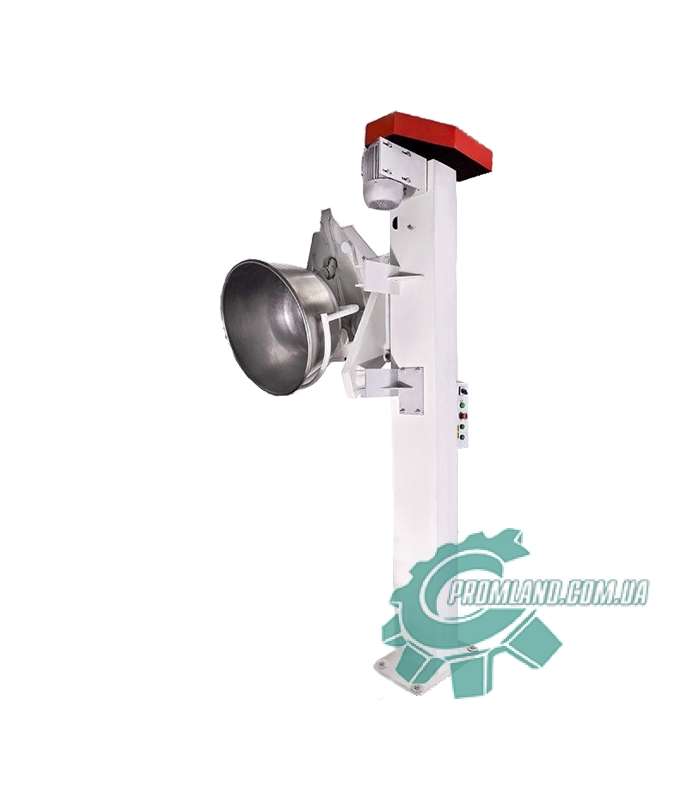

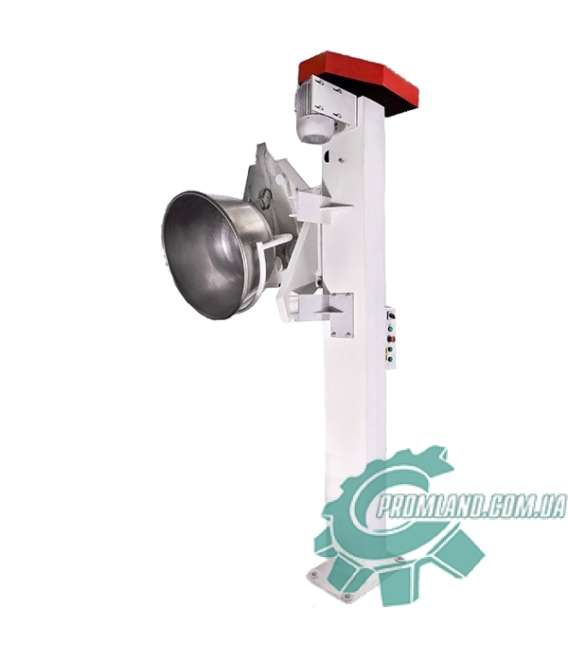

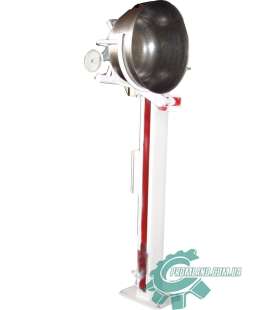

Дежеопрокидыватель A2-ХП2Д-1 / A2-ХП2Д-2

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

 Дежеопрокидыватель {рис. 1, 2) состоит из колонны 1 коробчатого сечения, каретки 2, подвижно закрепленной на колонне посредством роликов, площадки 3, шарнирно закрепленной на каретке, и имеющий ролик 4, опирающийся на наруж­ную полку колонны и удерживающий площадку в горизонтальном положении, а также обеспечивающий поворот ее при помощи кронштейна 5.

В комплект поставки входят все перечисленные сборочные единицы и принадлежности согласно упаковочного листа.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Привод дежеопрокидывателя состоит из электродвигателя и клиноременной передачи, расположен в верхней части колонны, и приводит во вращение подъемный винт, установленный внутри колонны на подшипниках качения.

Подъемная гайка установлена в каретке на сферических опорах и застопорена от вращения двумя установочными винтами.

Блокирующая гайка расположена под подъемной гайкой и винтом с цилинд­рическим концом, входящим в ее паз, стопорятся от вращения при исправной работе дежеопрокидывателя.

В случае обрыва резьбы в подъемной гайке, нагрузку на себя принимает гай­ка блокирующая, при этом цилиндрический конец винта выходит из ее паза и контргайки вращается совместно с винтом, не производя подъема. При  вращении винта в обратном направлении, гайка стопорится от вращения собачкой и производит опускание площадки. Таким образом, блокирующая гайка преду­преждает падение площадки с дежей при обрыве резьбы в подъемной гайке.

Для удобства накатывания дежи на площадку дежеопрокидыватель оборудован специальной плитой 6, имеющей направляющие для ходовых колес и ролика дежи.

Ограждение 7 рабочей зоны дежеопрокидывателя крепится к колонне и опи­рается на стойку 8. Огражленне и стойка выполнены из труб, блок управления 10 устанавливается на колонне.

Рис.2

Площадка оборудована электроблокировкой, не допускающей подъем пло­щадки при не запертой фиксатором деже.

На колонне установлены два конечных выключателя, выключающих привод в конечных положениях каретки.

Клиноременная передача закрыта специальным щитком 9.

Работа дежеопрокидьгвателя происходит следующим образом:

На площадку накатывают дежу с тестом. При этом пружинное запорное уст­ройство автоматически запирает дежу. Палец дежи, попав в отверстие блокстой-ки, нажимает на систему рычагов, которая, в свою очередь, воздействует на ко­нечный выключатель блокировки фиксации дежи, установленный на основании колонны. Контакты этого конечного выключателя замыкаются. Если дежа уста­новлена неправильно, т. е. если она не заперта пружинным фиксатором, контакты конечного выключателя будут разомкнуты и подъем дежи не возможен.

Нажатием на кнопку «Вверх» включают привод. Каретка с площадкой начи­нает подниматься вверх. Когда ролик площадки попадает в паз кронштейна, пло­щадка с дежой опрокинется на угол 110°. При этом упор, закрепленный на каретке, по достижении последнего крайнего верхнего положения, нажмет на ролик верхнего конечного выключателя останова площадки и она остановится.

После опорожнения дежи включают привод нажатием на кнопку «Вниз». Ка­ретка начинает опускаться. При этом ролик площадки в пазе кронштейна совер­шит челночное движение, площадка возвратится в горизонтальное положение и затем опустится. В крайнем нижнем положении упор, закрепленный на каретке, нажмет на ролик нижнего конечного выключателя останова площадки и привод остановится. Одновременно упор, закрепленный на площадке, нажмет на ролик конечного выключателя блокировки фиксации дежи и разомкнет его замкнутые контакты, тем самым, страхуя работу конечного выключателя остано­ва площадки в нижнем положении.

Нажимают ногой на педаль и утапливая пружинный фиксатор, выкатывают дежу.

Далее цикл повторяется.

Кнопка «Стоп», служит для остановки привода дежеопрокидывателя при лю­бом положении площадки. После этого дальнейший подъем площадки нажатием на кнопку «Вверх» становится невозможным, так как разомкнутые контакты конечного выключателя блокировки фиксация дежи при поднятой пло­щадке разомкнуты, а шунтирующие их блок-контакты магнитного пускателя раз­мыкаются при остановке привода нажатием на кнопку «Стоп».

В этом случае необходимо опустить площадку, после чего, при необхо­димости, произвести ее подъем нажатием на кнопку «Вверх».

Безопасность при работе дежеопрокидывателя в период перегрузки (если не сработал конечный выключатель останова) обеспечивается при помощи срезаю­щего элемента, на шкиве 11 (рис. 1) подъемного винта.
