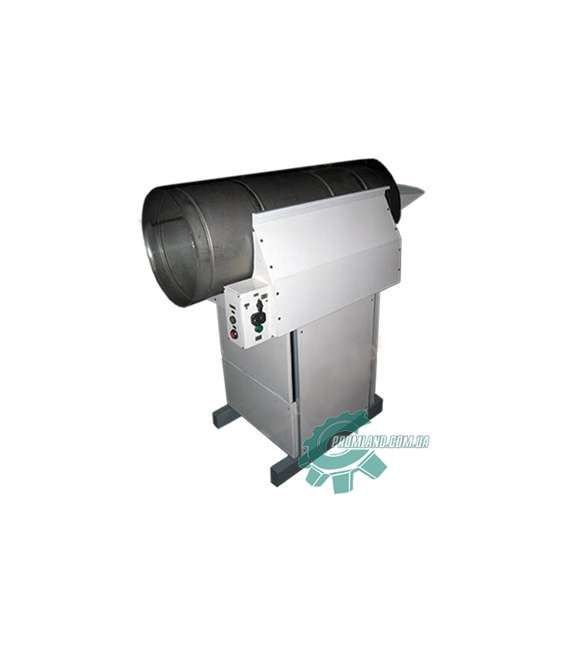

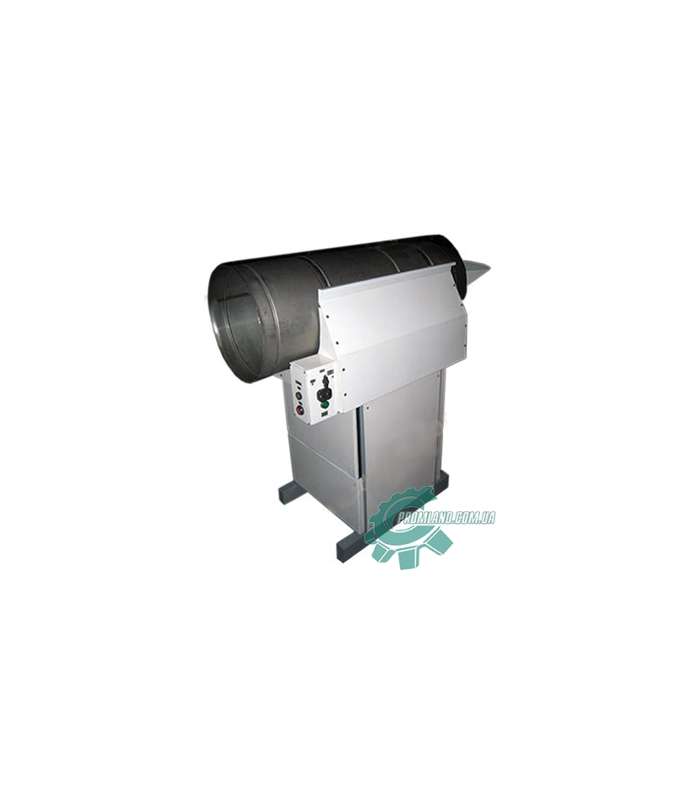

Машина для тиражування пряників А2ТК2-Л

Машина для тиражування пряників А2-ТКЛ

Глазурувальна машина А2-ТКЛ призначена для безперервного тиражування пряників жляхом глазурування.

Детальніше

000223
Новий товар

45 000,00 ₴

До

Доставка: від 3 до 6 тижнів

- +

Додати для порівняння

На складі недостатньо товарів
Наявність:(Немає в наявності)
0 1 2 3 4
0/5 - 0 відгуки

Переглянути оцінки
0 1 2 3 40
0 1 2 3 00
0 1 2 0 10
0 1 0 1 20
0 0 1 2 30

 Додати відгук Переглянути відгуки Переглянути відгуки

Опис

БУДОВА І ПРИНЦИП РОБОТИ

 1.1. Машина складається з наступної основних частин (мал.1):

Барабана 1, приводного вала 2, станини 3, блоку приводного 4, електродвигуна 5 і електроустаткування.

1.2. Барабан 1 являє собою циліндр, усередині якого приварена спіраль. Він встановлений на роликах, змонтованих на двох валах.

Вали за допомогою підшипникових вузлів змонтовані на станині.

Обертальний рух барабан отримує від блоку приводного 4 через ланцюгову передачу і приводний вал2.

1.1. Блок приводний являє собою проміжний підшипниковий вузол. Служить для передачі обертального руху від електродвигуна, розташованого на підмоторной плиті, за допомогою клинопасової передачі валу, на іншому кінці якого розташована зірочка, пов'язана ланцюгом з приводним валом.

1.2. Станина 3 являє собою зварну раму, на якій монтується барабан 1, приводний вал 2 блок приводний і подмоторна плита з електродвигуном.

1.3. У пластину барабана через лоток надходять пряники і цукровий сироп.

При обертанні барабана відбувається тиражування пряників і їх переміщення до вихідного отвору. В результаті тиражування на поверхні пряників утворюється глянсова скоринка зі скупченнями викристалізуваного цукру.

1.4. Вимкнення машини проводиться за допомогою пакетного вимикача. Пуск і зупинка машини здійснюється натисканням кнопок «ПУСК» і «СТОП».

1.5. Електрообладнання машини складається з електродвигуна М, пульта управління з органами управління, панелі з електроапаратами захисту і комутації. Все електрообладнання розташоване на машині.

До початку роботи включити вимикач автоматичної QF, розташований на панелі в коробці, закривається щитком. При цьому замикаються головні контакти А1-А2; В1-В2; С1-С2 і контакт в ланцюзі управління QF (5-6).

При включенні вимикача вступного QS, розташованого на стінці пульта управління, включається трансформатор Т і арматура світлосигнальна Н, що сигналізує про наявність напруги 24 В в ланцюзі управління машини.

При натисканні кнопки SB2 «ПУСК» включається пускач КМ і електродвигун М. Контакт КМ (4-5) ставить пускач на саможивлення. Відключення КМ і М - кнопкою SB1 »СТОП».

Кнопки SB1 і SB2 арматура Н розташовані на кришці пульта управління, кнопка SB1 при необхідності може бути аварійної.

ЗАХИСТ

Ел. двигун М від коротких замикань і перезавантажень захищає вимикач автоматичний QF.

Ланцюги управління і трансформатор Т від коротких замикань захищають запобіжники F1, F2.

Пускач км включений за схемою «нульового захисту» - при зникненні напруги він відключається, а при появі напруги-включення тільки кнопкою «ПУСК».

При необхідності - відключення всього ел.оборудованія машини вимикачем вступним QS.

Занулення (заземлення) машини зазначено в додатку 2.


Характеристики
Продуктивність400 кг./год.
Маса тістової заготовки10 - 60 гр.
ВивантаженняМеханічне
Матеріал виконанняВуглецева сталь / Нержавіюча сталь
Напруга живлення380 В.
Потужність0.55 кВт.
Довжина1380 мм.
Ширина620 мм.
Висота1400 мм.
Вага180 кг.
Країна-виробникУкраїна
Гарантія12 місяців
